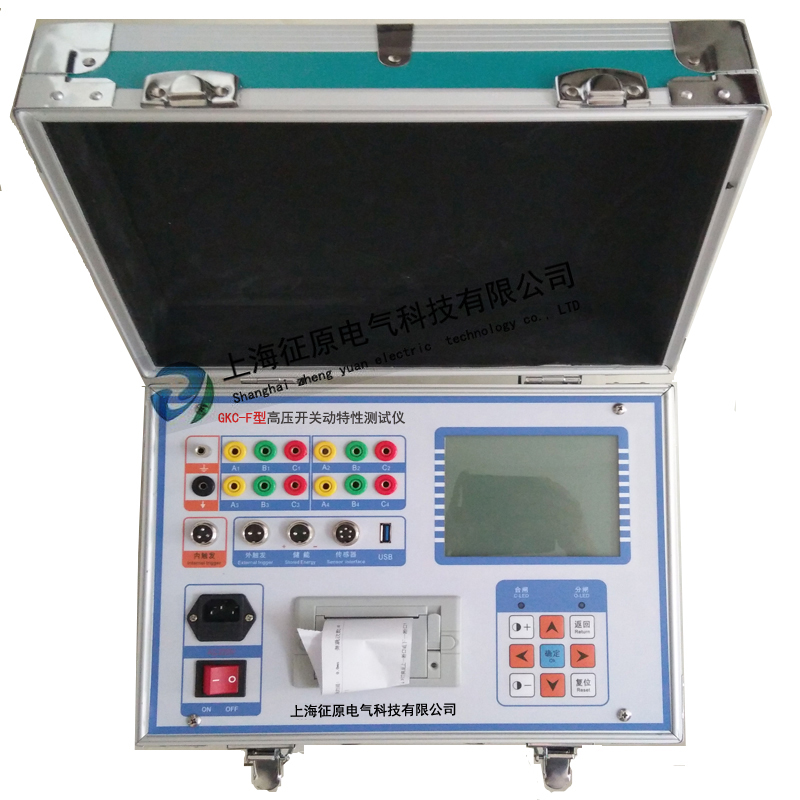

一、GKC-F型高壓開關動特性測試儀產品技術參數
量 程
分辨率
誤 差
真空斷路器
50.0mm
0.1mm
≤1％rdg±0.1
SF6斷路器
300.0mm
油斷路器
800.0mm
1.1、使用環境
輸入電源 220V±10% 50Hz±10% 大氣壓力 86～106kPa
溫 度 -20～45℃ 濕 度 ≤80%RH
1.2、安全性能
絕緣電阻 ＞2.0MΩ
介電強度 電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧。
1.3、基本參數
◆時 間： 量程 0-64000.0ms 分辨率0.1ms 誤差≤ 0.1％rdg±0.1
◆速 度： 量程 0-20.00m/s 分辨率 0.01m/s 誤差≤1％rdg±0.01
◆行 程： 量程 0-1000mm
◆線圈電流： 量程 20.00A 分辨率 0.01A
◆線圈電阻： 量程 27.0KΩ 分辨率 0.1Ω
◆輸出電源：DC0～270V數字可調／20A 分辨率 1V 誤差≤1％rdg
◆尺寸重量：340mm(L)×240mm(W)×210mm(H) 10kg
二、GKC-F型高壓開關動特性測試儀性能特點
2.1、性 能
● 時 間: 12個斷口的固有分、合閘時間，同相同期、相間同期。
● 重 合閘: 每斷口合－分，分－合,分-合-分；金短時間、無電流間隔時間值。
● 彈 跳: 每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形；每斷口的分閘反彈幅值。
● 速 度: 剛分、剛合速度，最大速度，時間－行程特性曲線。
● 行 程: 總行程，開距，超程，過沖行程，反彈幅值。
● 電 流: 分、合閘線圈的分、合閘電流值、電流波形圖。
● 動作電壓: 機內提供DC0～270V／20A數字可調斷路器動作電源，自動完成斷路器的高低壓動作試驗，測量打印斷路器的動作電壓值。
2.2、特 點
◆ 儀器采用工控機架構，適用于國內外生產的所有型號金屬觸頭的SF6開關、GIS組合電器、真空開關、油開關和柱上開關，接觸器等。

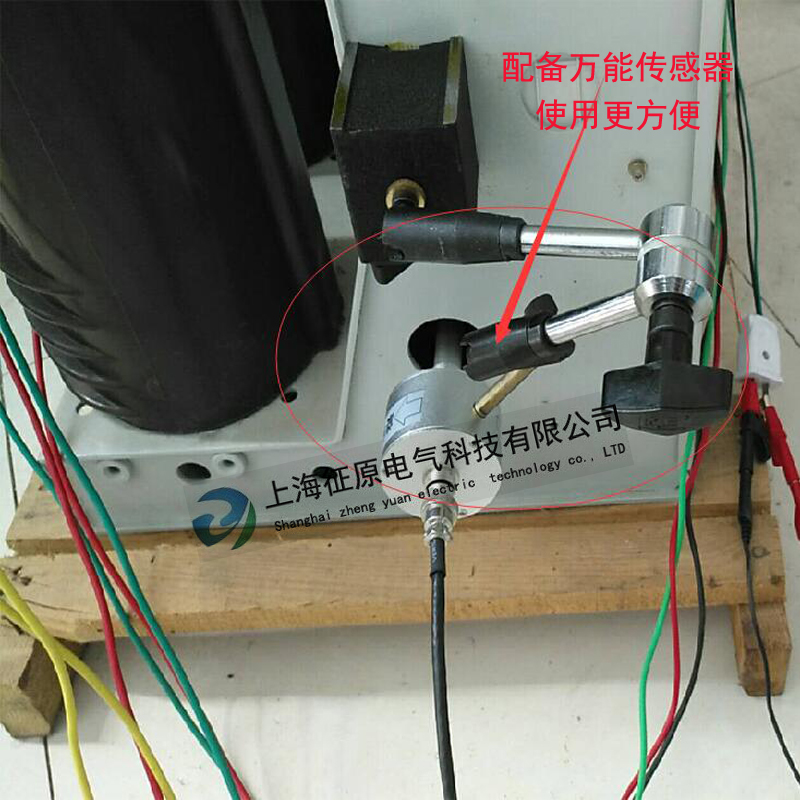

◆ 傳感器：加速度測速傳感器、旋轉測速傳感器、直線行程傳感器和觸點傳感器，安裝極為方便，簡捷。
◆觸發方式：內觸發、外觸發，傳感器觸發和手動觸發。手動觸發可以對手動分合的斷路器（無分合閘線圈）進行特性試驗，如電桿柱上的手動分合開關。傳感器觸發主要用于開關廠等特殊要求的地方。
◆ 儲能輸出：儀器可提供直流可調儲能電源，一次性接好線后無須倒線就可以隨時控制電機儲能。
◆ 主機大屏幕、直透式、寬溫帶背光液晶，對比度電子調節。完善的全中文菜單提示操作，開關動作一次，顯示所有數據及波形圖譜。
◆ 主機可存儲1000組現場分、合閘試驗結果，機內實時時鐘，便于存檔保存試驗日期、時間；USB接口用于數據轉移和程序升級。
◆ 儀器具有強大的數據分析功能，能對斷路器機械特性的各項指標參數進行有效分析。 內置快速微型打印機，打印所有數據及圖譜。
術語定義
● 分(合)閘時間 : 分(合)閘線圈上電作為計時起點，到動、靜觸頭剛分(合)的時間。
● 同相同期: 同相之中，分(合)閘時間最大與最小之差。
● 相間同期: 三相之中，分(合)閘時間最大與最小之差。
● 平均速度: 分(合)閘過程中，動觸頭總行程的前、后各去掉10%，取中間80%，動觸頭運動的行程與時間之比。
● 最大速度: 分(合)閘過程中，動觸頭開始運動后，取動觸頭運動每10ms為一個計速單元，直至動觸頭運動停止，得到若干個速度單元值，其中最大的單元速度值即為分(合)閘最大速度。
● 剛分(合)速度: 根據被測開關的制造廠不同，開關型號不同，各制造廠定義了不同的剛分(合)速度
○ 合前分后10ms： IEC標準、部分油開關和部分SF6開關；
○ 合分前后各5ms： 部分油開關；
○ LW8-35型： LW8-35型SF6開關；
○ 10%到斷口： 西安開關廠生產的部分SF6開關；
○ ABB-HPL245B1： ABB公司的220kVSF6開關；
○ LW6型： LW6型SF6開關；
○ 同平均速度： 沈陽開關廠生產的部分SF6開關；
○ LW33-126 LW33-126 型SF6開關；
○ 合前分后10mm： 部分35KV真空開關；
○ 合前分后6mm： 部分10KV真空開關。
如以上幾種定義均不被采用，用戶可根據本測試儀所測量的時間行程特性曲線（行程有方向性），在曲線上自行定義剛分、剛合速度的速度取樣段，儀器自動計算出用戶定義的剛分、剛合速度（取樣段內的行程與時間比）。
